改善棒焊技術(shù)的五個(gè)步驟

　　打印文章

　　了解焊接焊接技術(shù)的五個(gè)基本要素，以顯著改善焊接焊接效果。

　　改善結(jié)果的基本要素

　　對于許多人來說，尤其是那些不熟悉或者每天都不焊接的人， 焊接焊接，也就是所謂的屏蔽金屬電弧焊(SMAW)，是一個(gè)比較難學(xué)的過程。經(jīng)驗(yàn)豐富的焊工可以拿起一根刺針，一根電極裝入并一次又一次地鋪設(shè)好焊縫，這可以激發(fā)我們其他人的敬畏。他們讓它看起來很容易。

　　不過，我們其他人可能會為之奮斗。如果我們關(guān)注技術(shù)的五個(gè)基本要素：電流設(shè)置，電弧長度，電極角度，電極操作和行程速度 - 或簡稱CLAMS，我們就不必這樣做 了。正確處理這五個(gè)基本領(lǐng)域可以改善您的結(jié)果。

　　準(zhǔn)備

　　雖然粘焊可能是對臟或生銹金屬最寬容的過程，但請勿將其作為不正確清潔材料的借口。使用鋼絲刷或研磨機(jī)清除待焊接區(qū)域的污垢，污垢或銹跡。忽略這些步驟會損害您第一次進(jìn)行良好焊接的機(jī)會。不潔的條件會導(dǎo)致裂縫，孔隙，缺乏融合或夾雜物。當(dāng)你在它的時(shí)候，確保你有一個(gè)干凈的工作夾點(diǎn)。良好，牢固的電氣連接對于保持電弧質(zhì)量非常重要。

　　定位自己，這樣您就可以很好地觀察焊接熔池。為了獲得最佳視野，請將頭部偏離側(cè)面并遠(yuǎn)離焊接煙霧，以確保在接頭處焊接并將電弧保持在水坑的前緣。確保您的姿勢允許您舒適地支撐和操縱電極。

　　蛤蜊

　　將所有CLAMS點(diǎn)(電流設(shè)置，電弧長度，電極角度，電極操縱和行進(jìn)速度)放在一起可能在焊接時(shí)需要考慮很多，但它在實(shí)踐中成為第二天性。不要?dú)怵H!有焊接的學(xué)習(xí)曲線，許多人認(rèn)為它的名字因?yàn)樵趯W(xué)習(xí)如何焊接時(shí)，每個(gè)人都將電極粘在工件上。

　　當(dāng)前設(shè)置：您選擇的電極將決定您的機(jī)器是設(shè)置為DC正極，DC負(fù)極還是AC。確保為您的應(yīng)用程序正確設(shè)置它。(電極正極在給定電流強(qiáng)度下比AC提供大約10%的穿透，而直流極性，電極負(fù)極，焊接更薄的金屬更好。)正確的電流設(shè)置主要取決于您選擇的電極的直徑和類型。電極制造商通常在盒子或封閉材料上指示電極的工作范圍。選擇基于電極的電流強(qiáng)度(一般經(jīng)驗(yàn)法則是每個(gè)電容直徑為0.001英寸電極直徑為1安培)，焊接位置(與平焊相比，頂部工作的熱量減少約15%)，以及完成焊接。調(diào)整你的 焊機(jī) 每次5到10安培，直到達(dá)到理想的設(shè)置。

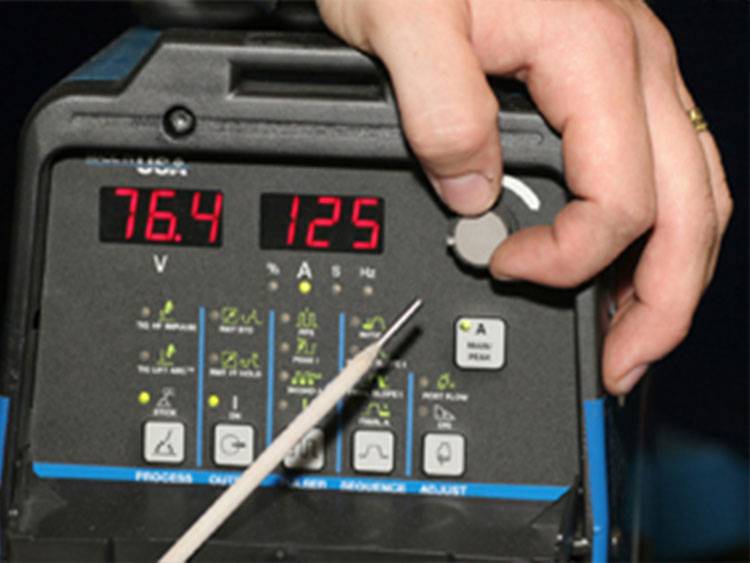

　　除非電極制造商另有說明，否則每個(gè).001英寸的電極直徑使用1安培。這里是1/8英寸。使用(.125英寸)電極，因此操作員以125安培啟動。然后，他將以5到10安培的增量進(jìn)行調(diào)整，如果有必要，可以為他的技術(shù)和應(yīng)用找到最佳設(shè)置。

　　如果你的電流強(qiáng)度太低，你的電極在擊中電弧時(shí)會特別粘，你的電弧會在保持正確的電弧長度時(shí)保持熄滅，否則電弧會斷斷續(xù)續(xù)。

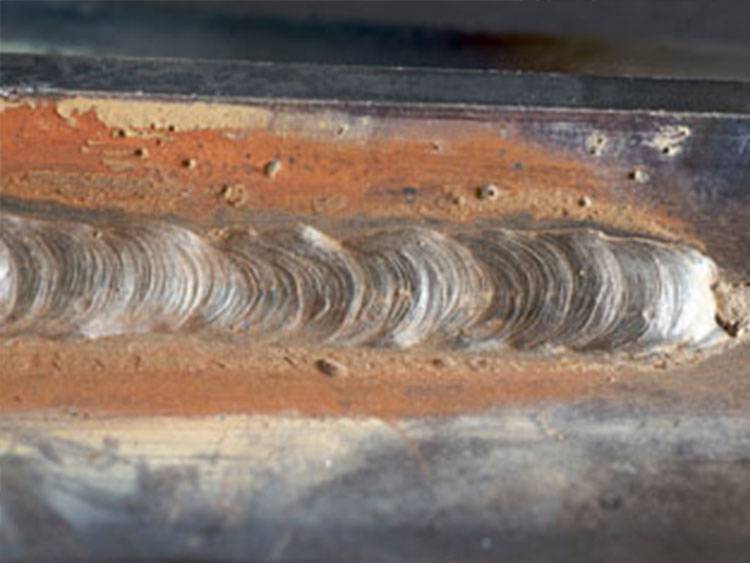

　　這種焊接是電流太小的結(jié)果。如果你的安培數(shù)設(shè)置得太低，你的電極在撞擊電弧時(shí)會特別粘，電弧會在保持正確的電弧長度時(shí)保持熄滅，否則電弧會斷斷續(xù)續(xù)。

　　一旦你發(fā)出電弧，如果水坑過于流動且難以控制，當(dāng)你的電極只有一半消失，或者電弧響起的聲音比正常時(shí)更大，你的電流可能設(shè)置得太高。太多的熱量也會對電極的助焊劑特性產(chǎn)生負(fù)面影響。

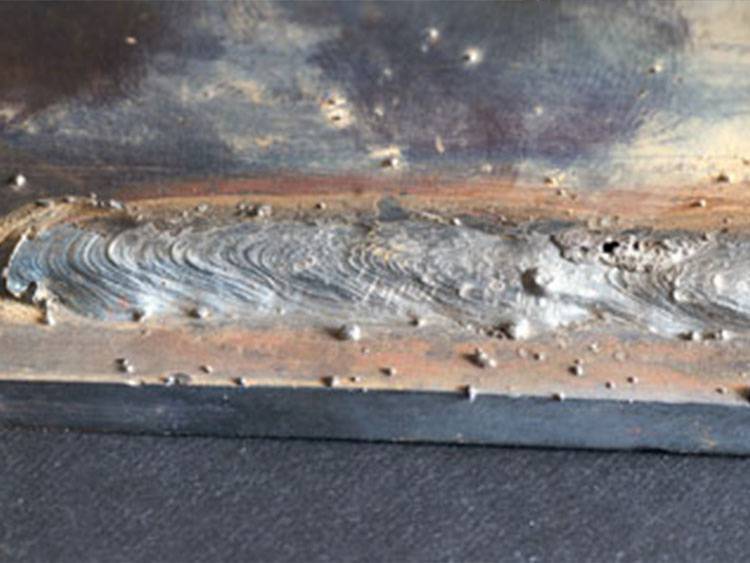

　　焊縫是電流過大的結(jié)果。當(dāng)安培數(shù)設(shè)置得太高時(shí)，水坑將過度流動并且難以控制。這可能導(dǎo)致飛濺過多和底切的可能性更高。此外，電極會變熱 - 可能足夠熱到焊縫末端發(fā)光 - 這會對焊劑的屏蔽性能產(chǎn)生不利影響。

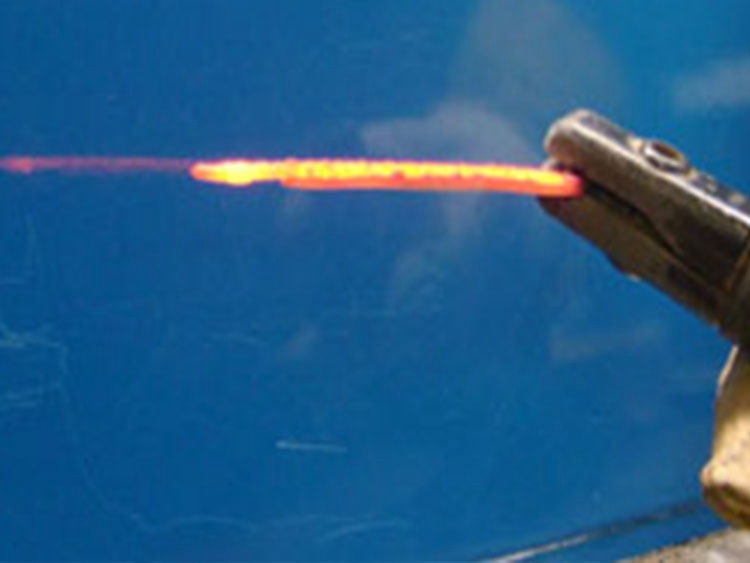

　　當(dāng)電極變得足夠熱以發(fā)光時(shí)，電流過大的跡象。

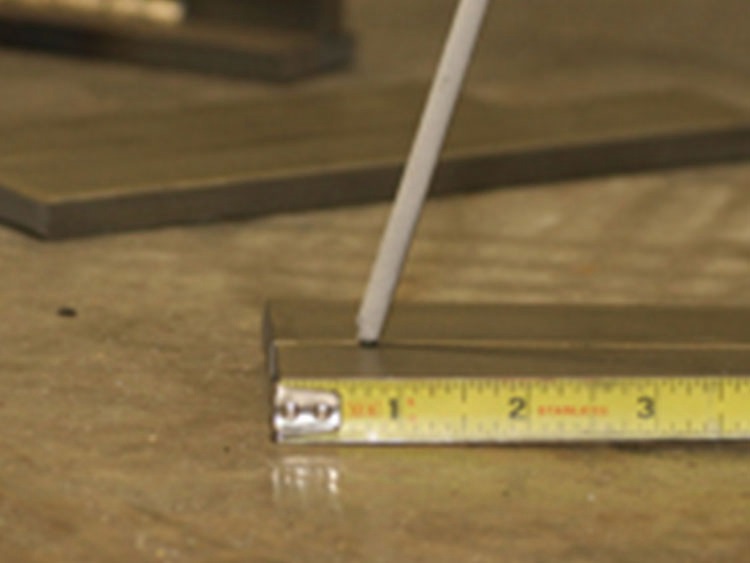

　　弧的長度：正確的電弧長度與每個(gè)電極和應(yīng)用而變化。作為良好的起點(diǎn)，電弧長度不應(yīng)超過電極的金屬部分(芯)的直徑。例如，將1/8英寸6010電極保持在離基材約1/8英寸處。

　　電弧長度：最佳電弧長度或電極與電池之間的距離與電極直徑(焊劑覆蓋范圍內(nèi)的實(shí)際金屬部分)相同。將電極太靠近接頭會降低焊接電壓，從而產(chǎn)生不穩(wěn)定的電弧，可能會自行熄滅或?qū)е码姌O更快凍結(jié)并產(chǎn)生具有高凸度的焊縫。

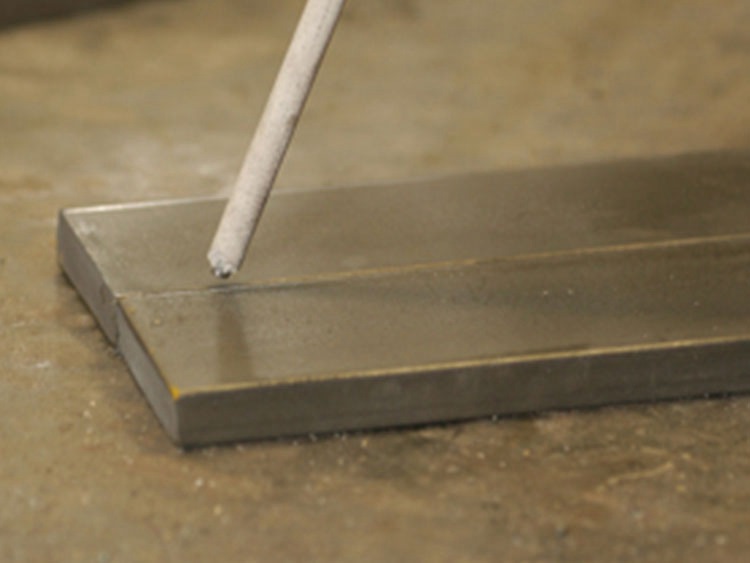

　　電弧長度太短將使電極粘附到基材上產(chǎn)生更大的可能性。

　　過長的電弧(電壓太大)會產(chǎn)生飛濺，低沉積速率，底切并且通常會留下孔隙。

　　太長的弧長會在焊縫中產(chǎn)生過多的飛濺。削弱潛力的可能性很大。

　　當(dāng)?shù)谝淮螄L試粘焊時(shí)，使用太長的弧線似乎很自然，可能有助于更好地觀察弧形和水坑。如果你看不清楚，移動頭部，而不是加長弧度。首先找到一個(gè)良好的身體位置，讓您充分了解水坑，同時(shí)還可以讓您穩(wěn)定和操縱電極。一點(diǎn)點(diǎn)練習(xí)將向您展示緊密，可控的弧長可改善胎圈外觀，創(chuàng)造更窄的胎圈并最大限度地減少飛濺。

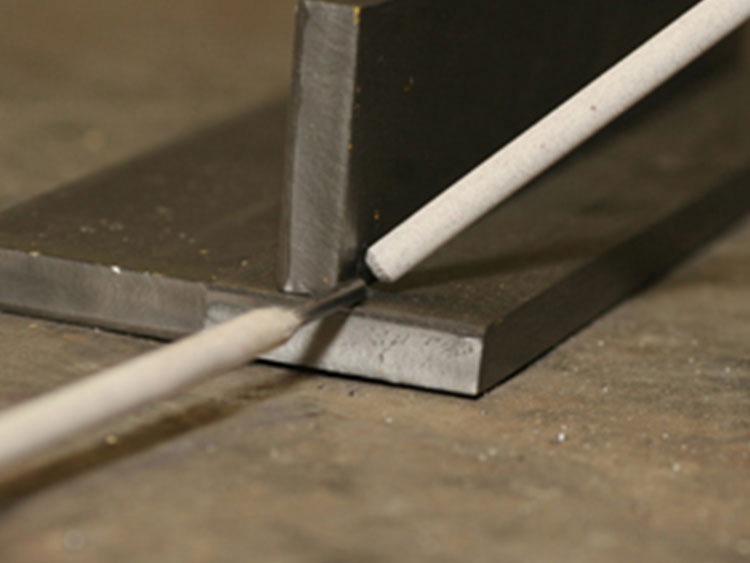

　　行程角度：在平坦，水平和頂部位置進(jìn)行焊接使用拖曳或反手焊接技術(shù)。將電極垂直于接頭，然后沿行進(jìn)方向傾斜頂部約5至15度。對于垂直焊接，使用推動或正手技術(shù)，并將電極頂部傾斜0至15度遠(yuǎn)離行進(jìn)方向。

　　旅行的角度。從左向右焊接時(shí)，保持0至15度角朝向行進(jìn)方向傾斜。這被稱為拖曳或反手技術(shù)。

　　操縱電極：每個(gè)焊工操作電極的方式略有不同。通過觀察他人，練習(xí)并注意哪種技術(shù)產(chǎn)生最佳效果來發(fā)展自己的風(fēng)格。注意，在1/4英寸和更薄的材料上，通常不需要編織電極，因?yàn)橹樽訉⒈缺匾膶?。在許多情況下，只需要一個(gè)直珠。

　　要在較厚的材料上創(chuàng)建更寬的珠子，從一側(cè)到另一側(cè)操縱電極，以“Z”，半圓或口吃步驟模式創(chuàng)建連續(xù)的一系列部分重疊的圓。將側(cè)向運(yùn)動限制為電極芯直徑的兩倍。要覆蓋更廣泛的區(qū)域，請多次通過或使用縱梁。

　　在這里，焊工使用半圓形運(yùn)動來創(chuàng)建具有堆疊硬幣外觀的更寬的珠子。對于較薄的焊縫，直線焊珠可能就足夠了。

　　當(dāng)垂直向上焊接時(shí)，如果你專注于焊接接頭的兩側(cè)，中間將自行處理。在接頭中間緩慢移動，使焊接熔池能夠趕上，并在側(cè)面稍微停頓，以確保與側(cè)壁牢固連接。如果你的焊縫看起來像魚鱗，你向前移動的速度太快，而且兩側(cè)的夾持時(shí)間不夠長。

　　行駛速度：您的行駛速度應(yīng)該讓你保持電弧焊接熔池的領(lǐng)先三分之一。

　　要確定最佳行進(jìn)速度，首先要建立一個(gè)所需直徑的焊接熔池，然后以一定的速度移動，使您保持在水坑的三分之一處。如果行程太慢，熱量將被導(dǎo)入水坑而不會進(jìn)入焊縫，導(dǎo)致冷圈或融合不良。

　　行進(jìn)太慢會產(chǎn)生一個(gè)寬的凸起的珠子，具有淺的穿透性和冷軋的可能性，其中焊縫看起來只是簡單地坐在材料的表面上。

　　行進(jìn)速度太慢會產(chǎn)生焊縫沉積太多的焊縫，這會導(dǎo)致冷軋。這可能導(dǎo)致這些區(qū)域的滲透不足。行走太慢也可以將熱量集中到水坑中而不是基礎(chǔ)材料中。

　　過快的行進(jìn)速度也會降低穿透力，形成更窄和/或高度加冠的胎圈，并且可能是底部填充或底切，這是當(dāng)焊縫外部區(qū)域凹入或凹陷時(shí)。請注意下圖中珠子的末端如何顯示珠子不一致，好像水坑試圖跟上一樣。

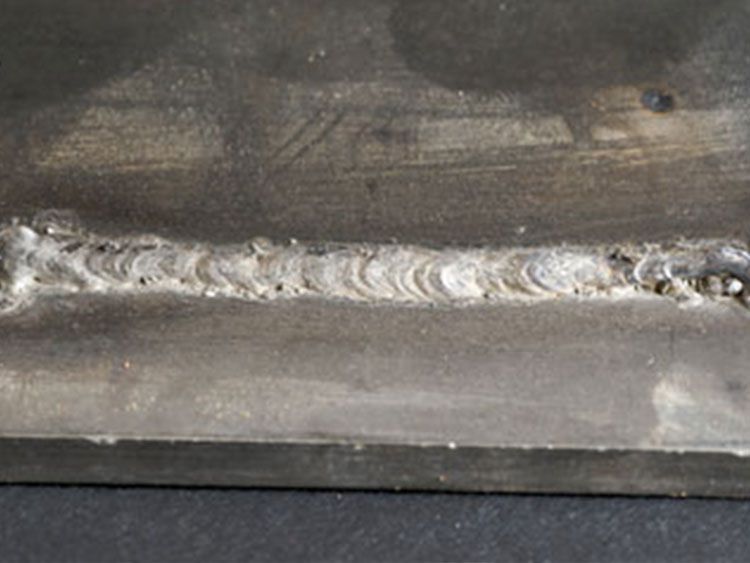

　　行走太快會產(chǎn)生更薄/更小的珠子，在水坑中具有更多的V形波紋效果，而不是漂亮的U形或堆疊的角錢效果。

　　這些技巧，以及練習(xí)和耐心，將使您朝著正確的方向前進(jìn)，以改善您的焊接技術(shù)。

推薦閱讀：

鈑金加工技術(shù)之小型變壓器常識解述

震憾！CNC居然可以直接銑出手機(jī)金屬外殼鏡面效果

激光切割部
